Организация отопительных и водопроводных систем, которые постоянно находятся под давлением, требует использования особо прочных труб, которыми являются ВЧШГ. Название говорит о том, что в состав чугуна входит шаровой графит. Именно он придает прочность изделиям, тем самым увеличивая срок службы. Существуют несколько видов труб данного типа, которые выпускаются по конкретные виды соединения.
Преимущества труб из высокопрочного чугуна с шаровидным графитом (ВЧШГ)
Мы предлагаем купить ВЧШГ в нашем магазине. Эти трубы не заменимы в процессе обустройства системы водоснабжения, потому что имеют такие свойства и характеристики:
- способность выдерживать давление жидкости, которое может быть более 1,6 Мпа;
- стойкость к перепадам влажности, резким температурным изменениям и коррозии;
- прочность и устойчивость к механическим повреждениям;
- пластичность и простота монтажа;
- срок службы около столетия.
Кроме этого, чугунная канализационная труба экологически безопасна, поэтому проходящая по ней вода остается безвредной, а соответственно пригодной для употребления в пищу. Никакого загрязнения посторонними смесями не происходит. Плюсов добавляет и то, что по истечении срока эксплуатации чугунные изделия поддаются полной утилизации, в процессе которой не наносится вред окружающей среде.

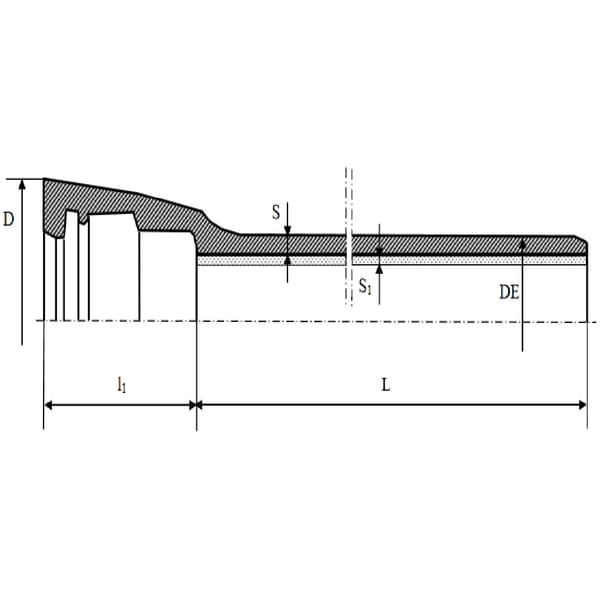

Трубы ВЧШГ: технические характеристики
Наи-ние | Диаметр D | Диаметр DE | Длина l1 | Толщина стенки S | Толщина стенки S1 | Масса | Давление PN | Цена |
Труба ВЧШГ Ду 80 | 140 мм | 98 мм | 80 мм | 6.0 мм | 3.0 мм | 88.0 кг | 6.4 МПа | 6 931.10р. |
Труба ВЧШГ Ду 100 | 163 мм | 118 мм | 88 мм | 6.0 мм | 3.0 мм | 109.0 кг | 6.4 МПа | 6 969.60р. |
Труба ВЧШГ Ду 125 | 190 мм | 144 мм | 91 мм | 6.0 мм | 3.0 мм | 136.0 кг | 6.4 МПа | 8 704.30р. |
Труба ВЧШГ Ду 150 | 217 мм | 170 мм | 94 мм | 6.0 мм | 3.0 мм | 164 кг | 6.4 МПа | 10 800.90р. |
Труба ВЧШГ Ду 200 | 278 мм | 222 мм | 100 мм | 6.3 мм | 3.0 мм | 222.0 кг | 6.2 МПа | 14 625.60р. |
Труба ВЧШГ Ду 250 | 336 мм | 274 мм | 105 мм | 6.8 мм | 3.0 мм | 290.0 кг | 5.4 МПа | 19 143.30р. |
Труба ВЧШГ Ду 300 | 393 мм | 326 мм | 110 мм | 7.2 мм | 3.0 мм | 364.0 кг | 4.9 МПа | 24 517.90р. |
Труба ВЧШГ Ду 400 | 500 мм | 429 мм | 110 мм | 8.1 мм | 5.0 мм | 571.0 кг | 4.2 МПа | 37 002.90р./td> |
Труба ВЧШГ Ду 500 | 604 мм | 532 мм | 110 мм | 9.0 мм | 5.0 мм | 780.0 кг | 3.8 МПа | 50 920.10р. |
Труба ВЧШГ Ду 600 | 713 мм | 635 мм | 120 мм | 9.9 мм | 5.0 мм | 1015.0 кг | 3.6 МПа | 67 039.50р. |
Труба ВЧШГ Ду 700 | 824 мм | 738 мм | 150 мм | 10.8 мм | 6.0 мм | 1314.0 кг | 3.4 МПа | 85 145.50р. |
Труба ВЧШГ Ду 800 | 943 мм | 842 мм | 160 мм | 11.7 мм | 6.0 мм | 1606.0 кг | 3.2 МПа | 105 649.50р. |
Труба ВЧШГ Ду 900 | 1052 мм | 945 мм | 175 мм | 12.6 мм | 6.0 мм | 1930.0 кг | 3.1 МПа | 127 763.90р. |
Труба ВЧШГ Ду 1000 | 1158 мм | 1048 мм | 185 мм | 13.5 мм | 6.0 мм | 2281.0 кг | 3.0 МПа | 150 282.00р. |
Различия по типу соединения труб ВЧШГ
Трубы данного типа различаются между собой по принципу соединения.
Тип 1: раструбное соединение «Тайтон». Соединение труб на стыке под кольцевой уплотнитель в два слоя характерно для системы холодного водоснабжения, где отмечается давление до 1,6 Мпа.
Тип 2: соединение «ВРС». Труба ВЧШГ ВРС (раструбно-стопорное, фиксированное) имеет уплотнитель в виде двухслойного кольца. Как правило, закрепленные таким образом чугунные напорные трубы предназначены для прокладки трубопровода на местности, где сложный рельеф.
Тип 3: фланцевое соединение. Трубы безраструбного типа соединяются фланцами, которые подбираются в зависимости от давления жидкости, которая проходит по трубопроводу, оно колеблется от 1,6 до 2,5 Мпа.
Тип 4: сварное соединение используется преимущественно для тех сетей, которые обеспечивают горячее/холодное водоснабжение, а также отопительных. Рабочее давление не должно быть больше 1,6 Мпа.
Тип 5: иногда чугунные ЧШГ трубы используются в качестве оболочки, которая в дальнейшем заполняется бетоном. Таким образом получаются сваи, которые необходимы для строительства зданий, портовых сооружений или усиления слабого грунта.
Все трубы из чугуна довольно просты в проектировании, строительстве и монтаже. Они не требовательны к условиям транспортировки и хранения. Их механические и эксплуатационные свойства заключаются в сочетании пластичности и прочности, а также стойкости к коррозийным процессам. Механические свойства труб зависят от особенностей металлической основы, и в меньшей степени от размеров, распределения и количества частиц графита.
Прайс на трубы ВЧШГ (ВРС) и комплектующие
На нашем сайте любой пользователь может увидеть ВЧШГ прайс, в котором представлены цены на чугунные изделия. Также вы сможете найти на сайте ВЧШГ фасонные части в ассортименте. Это такие соединительные части разной конфигурации, которые используются в процессе монтажа. Все они производятся из высокопрочного чугуна и также имеют в составе шаровидный графит. У нас вы найдете:
- патрубки;
- колена;
- отводы;
- тройники;
- двойные раструбы;
- кресты;
- переходы и пожарные подставки.
Они бывают различных диаметров и комплектуются резиновыми манжетами и прокладками.
